分析电解电容在电路中的故障如何处理解决?


​电解电容是电容的一种,金属箔为正极(铝或钽),与正极紧贴金属的氧化膜(氧化铝或五氧化二钽)是电介质,阴极由导电材料、电解质(电解质可以是液体或固体)和其他材料共同组成,因电解质是阴极的主要部分,电解电容因此而得名。同时电解电容正负不可接错。

1、在整流电路中,在整流桥的后面都必须有电解电容来滤波,当整流桥损坏时,交流电加到电解电容上就会造成电解电容的损坏,有时也是由于电解电容的损坏(比如击穿短路)而造成整流部分的损坏,所以一旦发现其一,就要考虑其二。不然,只换一种就加电,还会烧掉。

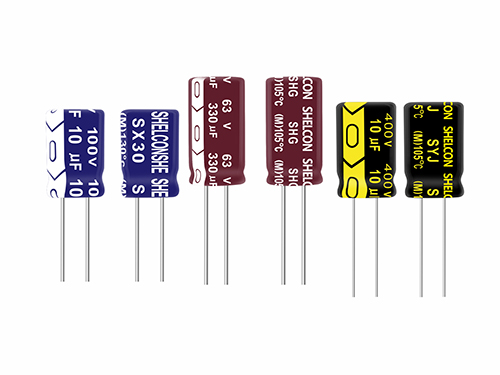

电解电容
2、在开关电源的维修中,振荡芯片的供电电压上并联着一个电解电容(比如UC3842的5,7脚上),很多开关电源不起振或是起振了但不断的保护(能听到有咔咔的声音)的原因就是这个电容失效造成的!这个在开关电源故障中占很大的比例;在变频器电源的维修中,这个原因的故障也很常见,这个电容的容量在10-100UF,如手头没有一样的电容,也可以换上一、个稍大一点的(比如47UF的也以用100UF的代替)。

3、虚焊和虚接:较大的电解电容(400V100--1000UF)会出现这种现象,造成滤波不好而引起电路故障。有时有些虚焊外观不太明显要仔细观察才能发现。在测量和补焊或拆高压电解前,一定要测量一下电容上是否还有存电,以免触电或烧表!因为电解电容的管脚是夹在内部的金属片上的,有时不经意的磕碰会造成管脚与金属片脱离而损坏,这时用手轻遥一下就能发现。

4、电解电容损坏还有几种原因,一是过压:就是加在它上面的电压超过它的耐压值,在替代和使用上一定要注意,在计算耐压值时要考虑交流电压的峰峰值,(比如交流18V的变压器,全桥整流后的电压峰值在24V左右,那么滤波电容如果用25V的就不行了,要用3V或50V的才行);再就是不能反接,接反了也会烧,尤其是高压的大电容,一定要注意,接反了焊起来很危险的!在更换电解电容时一定要注意不要接反。

5、有的延时电路中,是靠电解电容的充放电时间来做延时的,这时如果它的容量变了,就会造成延时故障;

6、现在贴片钽电解用的比较多了,它的故障率也很高,有的烧坏时外观就可以看到发黑或变形,烧短路的现象也常见,钽电解大多用在低压电路中,给集成电路电源滤波,当故障现象是某一个电压低或为零时,就要考虑是不是滤波电容的故障。
